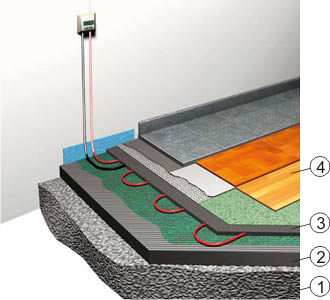

плита основание
В представленной схеме греющий кабель заложен в стяжку из выравнивающего раствора.
Недостатком такого вида укладки является отсутствие теплоизолирующего слоя под систему тёплого пола. Следствием этого недостатка станет повышенный расход электроэнергии.
Данный вид укладки применяется в случаях ограничения по толщине конструкции, чаще всего это ремонт уже имеющегося пола. В следствии чего энергопотерями принебрегают.
Конструкция пола - выравнивающая стяжка 15мм плюс керамическая плитка.
|
Шаг укладки кабеля (мм) |
Длина греющего кабеля (м/м2) |
Приблизительная мощность обогрева (Вт/м2) |
|
100 |
10 |
100 |
|
120 |
8 |
90 |
|
140 |
7 |
80 |
|
160 |
6 |
70 |
|
180 |
5 |
60 |
Конструкция пола - выравнивающая стяжка 15мм плюс деревянное покрытие, ламинат, линолеум, ковролин.
|
Шаг укладки кабеля (мм) |
Длина греющего кабеля (м/м2) |
Приблизительная мощность обогрева (Вт/м2) |
|
100 |
10 |
100 |
|
120 |
8 |
80 |
|
140 |
7 |
70 |
|
160 |
6 |
60 |
|
180 |
5 |
50 |

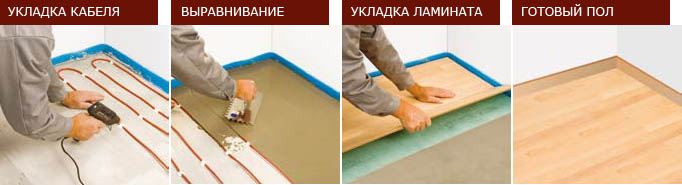

Укладка кабеля.
Кабель фиксируется на чистом полу при помощи клеевого пистолета, с учётом требуемого шага укладки см.выше.
Выравнивание.
Выполняется стяжка самонивелирующейся смесью Глимс-SL, слоем 12-15 мм. Прежде чем приступать к дальнейшим работам необходимо дождаться полного высыхания пола, для слоя 12-15мм это займёт 7 дней. Для ускорения высыхания пола можно использовать только строительные осушители воздуха.
Укладка пола.
Выполняется монтаж финишного покрытия пола: ламинат, паркетная доска, пробка, керамическая плитка.

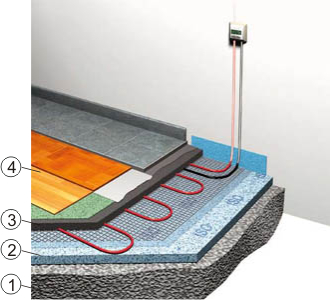

плита основание
В представленной схеме греющий кабель заложен в стяжку из выравнивающего раствора.
Слой теплоизоляции существенно снижает теплопотери. В качестве теплоизоляционного слоя применяется пенополистирол М35 либо экструдированный пенополистирол.
Конструкция пола - выравнивающая стяжка 30-50мм плюс керамическая плитка.
|
Шаг укладки кабеля (мм) |
Длина греющего кабеля (м/м2) |
Приблизительная мощность обогрева (Вт/м2) |
|
120 |
8 |
100 |
|
140 |
7 |
90 |
|
160 |
6 |
80 |
|
180 |
5 |
70 |
|
200 |
4,5 |
60 |
Конструкция пола - выравнивающая стяжка 15мм плюс деревянное покрытие, ламинат, линолеум, ковролин.
|
Шаг укладки кабеля (мм) |
Длина греющего кабеля (м/м2) |
Приблизительная мощность обогрева (Вт/м2) |
|
120 |
8 |
90 |
|
140 |
7 |
80 |
|
160 |
6 |
70 |
|
180 |
5 |
60 |
|
200 |
4,5 |
50 |

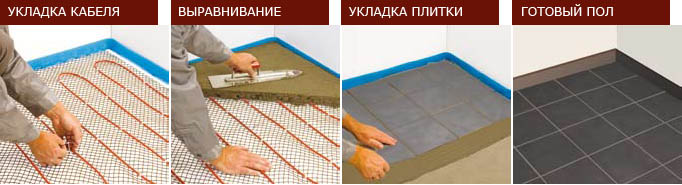

Укладка кабеля.
Кабель фиксируется на металлической сетке при помощи хомутиков, с учётом требуемого шага укладки.
Выравнивание.
Выполняется стяжка самонивелирующейся смесью Глимс-SL или Глимс-S3X, слоем 30-50 мм. Прежде чем приступать к дальнейшим работам необходимо дождаться полного высыхания пола, для слоя 30-50 мм это займёт 10-12 дней. Для ускорения высыхания пола можно использовать только строительные осушители воздуха.
Укладка пола.
Выполняется монтаж финишного покрытия пола: ламинат, паркетная доска, пробка, керамическая плитка.
