В статье приводится конструкция карнизного свеса

07.12.2008

Конструкция карнизного свеса при устройстве черепичной кровли.

  1. Конструкция карнизного свеса черепичной кровли1. Внешняя стена
  2. 2. Монолитно-армированный пояс
  3. 3. Брус мауэрлат 100х100мм, по гидроизоляционному слою
  4. 4. Кобылка доска 50х100мм.
  5. 5. Стропило, доска 50х200мм.
  6. 6. Пароизоляционная плёнка DELTA Dawi GP, фиксированная контррейкой 25х50мм.
  7. 7. Котррейка 25х50мм.
  8. 8. Пошаговая обрешётка брусок 50х50мм.
  9. 9. Черепица.
  10. 10. Подвес, доска 50х100мм.
  11. 11. Панель перфорированного софита.
  12. 12. Доска подшивки карнизного короба 25х100мм.
  13. 13. J-рейка.

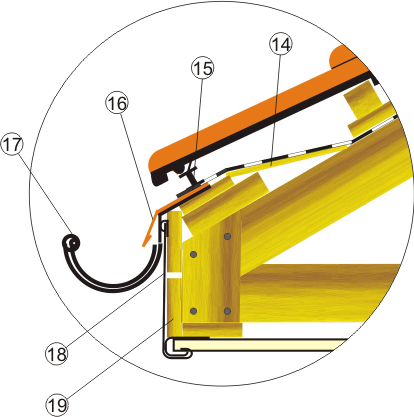

Карнизный свес, капельник, вывод гидроизоляционной плёнки, водосточный желоб.14.   Гидроизоляционная пленка (мембрана).

15.   Аэроэлемент свеса.

16.   Капельник.

17.   Водосточный желоб.

18.   Ветровая доска (Фашина).

19.   Лобовая доска 25х100мм.
