1) Подготовка основания
Начните устройство кровли с подготовки основания. В качестве основания под гибкую черепицу применяют материал со сплошной ровной поверхностью, к которому возможно крепление гвоздями. В качестве основания может быть использована OSB , влагостойкая фанера или шпунтованная, обрезная доска. Влажность материала для основания не должна превышать 20% от сухого веса. Стыки досок нужно располагать на места опор, и длина досок должна быть не менее двух пролетов между опорами. Необходимо учесть расширение досок, вызываемое колебанием влажности и температуры, оставив достаточный зазор между досками.
Шаг стропил | Толщина доски | Толщина фанеры |
(мм) | (мм) | (мм) |
600 | 20 | 12 |
900 | 23 | 18 |
1200 | 30 | 21 |

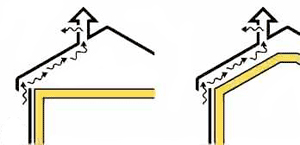

2) Устройство вентиляционного зазора
Воздушный зазор
должен быть достаточно большим (не менее 50 мм), вытяжное отверстие располагают
как можно выше, а отверстия для притока воздуха, соответственно, в нижней части
кровли.
Рис. 2

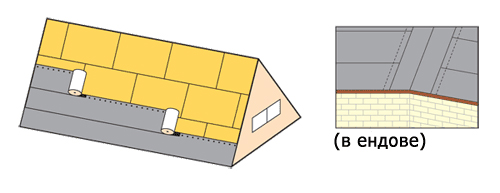

3) Монтаж подкладочного слоя
В качестве укрепляющего
подкладочного слоя под гибкую черепицу используют кровельный материал Ruflex
K-EL 60/2200 или рулонный кровельный изоляционный материал Руфлекс по всей
площади кровли. Подкладочный слой монтируется по направлению снизу-вверх
параллельно карнизному свесу кровли с нахлестом не менее 10 см, , края
фиксируются гвоздями с интервалом 20 см, швы герметизируются клеем K-36 (рис.
3).
Рис. 3

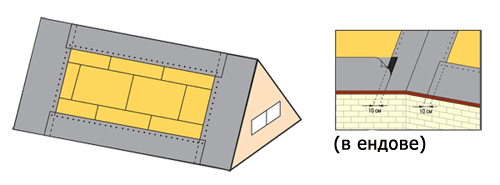

При уклоне кровли более 1:3 (18 град) возможна укладка подкладочного
материала только на коньки кровли, в ендовы, на карнизные свесы и в торцевые
части кровли, в местах проходок через кровлю (вокруг печных труб, в местах
примыканий кровли к вертикальным стенам, вокруг мансардных окон) (рис.
4).
Рис.
4
Примечание: В зависимости от способа крепления
водосточной системы может возникнуть необходимость в монтаже кронштейнов для
укладки подкладочного слоя.
Рис. 5

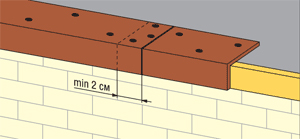

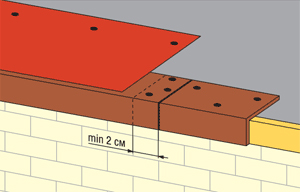

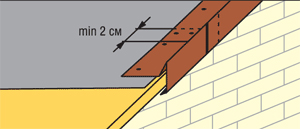

5) Монтаж металлических фронтонных планок
Для защиты
края обрешётки на торцевых частях кровли монтируются фронтонные планки с
нахлестом min 2 см. Прибивают их зигзагообразно кровельными гвоздями с шагом 100
мм (рис. 6).
Рис. 6

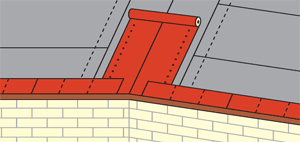

6) Монтаж ендового ковра
Для повышения
водонепроницаемости в ендовах поверх подкладочного слоя укладывается ендовый
ковер RUFLEX SUPER PINTARI, соответствующий цвету кровельной черепицы. Края
фиксируются кровельными гвоздями с интервалом 100 мм (рис. 7).
Рис. 7

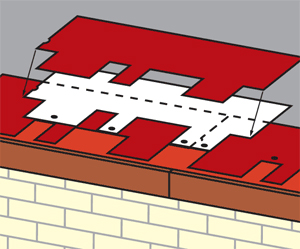

7) Монтаж карнизной черепицы
Далее смонтируйте
самоклеящуюся карнизную черепицу вдоль карнизного свеса, предварительно удалив с
ее нижней поверхности защитную пленку. Карнизную черепицу укладывают стык в
стык, отступив вверх от места перегиба карнизной планки 10-20 мм. Прибивают
карнизную черепицу вблизи мест перфорации с последующим перекрытием мест крепежа
рядовой черепицей (рис. 8).
Рис. 8

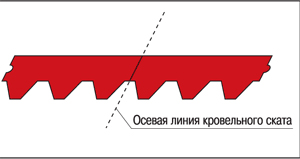

8.1) Монтаж рядовой черепицы
Во
избежание цветовых отклонений используйте кровельные плитки вперемешку из 4-5
упаковок. Укладку рядовой черепицы следует начинать от центра карнизного свеса в
направлении торцевых частей кровли (рис. 9).
Рис.
9
Рис.
10
Уклон кровли | Общий расход на кровлю | Расход гвоздей на один гонт |
(град) | (кг/м2) | (шт) |
до 45 (1:1) | 0.1 | 4 |
свыше 45 | 0.07 | 6 |

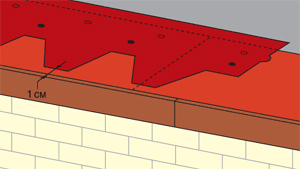

Первый ряд черепицы уложите так, чтобы нижняя кромка ее располагалась не
выше, чем на 1 см от нижнего края карнизной черепицы (рис. 11), а "лепестки"
закрывали места стыка карнизных черепиц.
Рис. 11
Последующие ряды смонтируйте так, чтобы концы "лепестков"
черепицы были на одном уровне или выше с вырезами плиток предыдущего
ряда.

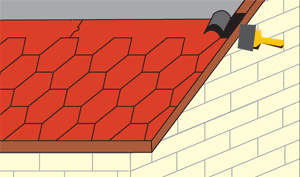

На торцевых частях кровли черепицу обрежьте по краю и проклейте
клеем K-36 на ширину не менее 10 см (рис. 12).
Рис. 12

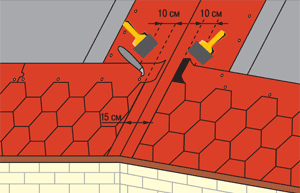

В ендовах обрежьте плитку таким образом, чтобы на дне ендовы осталась
открытой полоса RUFLEX SUPER PINTARI шириной около 15 см (рис. 13).
Рис. 13
Рис. 14

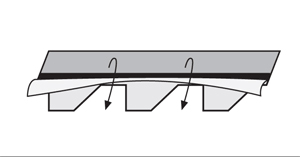

Примечание: Не забывайте снимать защитную плёнку с
гонта.

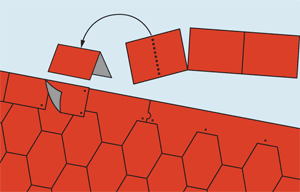

9) Монтаж коньковой черепицы
Коньковая
черепица (0.25 x 0.33 м) получается при делении карнизной черепицы на 3 части по
местам перфорации. Смонтируйте коньковую черепицу на конек кровли короткой
стороной параллельно коньку, предварительно удалив пленку. Прибейте четырьмя
гвоздями (по 2 с каждой стороны) так, чтобы гвозди оказались под накладываемой с
нахлестом 5 см следующей черепицей (рис. 15).
Рис. 15

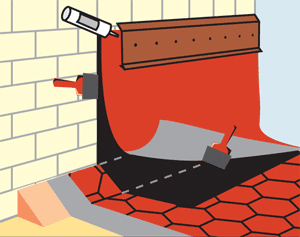

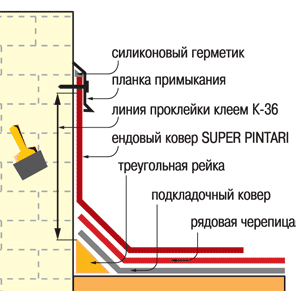

10) Монтаж кровельных примыканий
Проходы
через кровлю небольшого диаметра (антенные и т.п.) выполняются при помощи
резиновых уплотнителей. Дымовые и другие трубы, подверженные нагреванию,
необходимо изолировать. При монтаже гибкой черепицы вблизи дымовых труб (рис.
16) или других проходок по периметру соединения трубы с кровлей прибейте
треугольную рейку 50*50 мм. Далее вокруг дымовой трубы смонтируйте подкладочный
ковёр Ruflex K-EL 60/2200 или Руфлекс, нахлёсты промажьте клеем K-36. Затем
кровельную черепицу заведите на вертикальную поверхность и приклейте клеем K-36.
По периметру трубу оклейте полосой SUPER PINTARI при помощи сплошного слоя клея
K-36 таким образом, чтобы сверху труба закрывалась полосой не менее чем на 30
см, а на скате - не менее чем на 20 см. Закройте примыкание металлическим
фартуком (планкой примыкания), который фиксируется механическим путём, и
загерметизируйте швы силиконовым герметиком, устойчивым к атмосферным
воздействиям. Примыкание к вертикальным стенам выполняется аналогичным образом
(рис. 17).
Рис. 16
Рис. 17
Применение герметизирующего клея K-36
Наименование участка | Расход клея, л/п*м | Толщина нанесения, мм | Ширина нанесения, мм |
Нахлёсты подкладочного ковра | 0.1 | 1 | 100 |
Нахлёсты рядовой черепицы на ендову | 0.2 | 1 | 100 |
Приклеивание рядовой черепицы на торцевых элементах | 0.1 | 1 | 100 |
Примыкания к кирпичным трубам и стенам | 0.7 | 1 | по всей поверхности |
Время высыхания до отлипа: около 5 часов при 20 град. С, полное: от 1
до 14 дней в зависимости от толщины слоя и температуры окружающего
воздуха.
Внимание!
Не используйте клей K-36 для
герметизации швов, щелей и т.д. При избытке клея возможно чрезмерное растворение
битума! Не допускается использование растворителей или других химически активных
составов.
Полную инструкцию по монтажу гибкой черепицы RUFLEX Вы
сможете получить в любой торговой точке при покупке материала.
Если Ваша
кровля имеет сложный профиль или по каким-либо другим причинам процедура монтажа
осложнена, желательно обратиться к специалистам.
