Консультация специалистов

Перед тем как установить стальной фитинг, необходимо заполнить клеевым составом пустоты керамического блока с боковым отверстием для подключения, так как показано на рисунке справа. В результате будет сформировано отверстие циллиндрической формы с гладки ровными стенками.

Для обеспечения плотной посадки стального фитинга в отверстие для подключения, применяется уплотнительный самоклеящийся шнур.

Здравствуйте, Михаил.
По всей видимости, Ваш брат, устанавливающий 3-й дымоход за 7-мь лет, совершает одну и ту же ошибку, он приобретает сэндвич дымоходы изготовленные из так называемой пищевой нержавейки (стали AISI 304, 430, 439, 201). Как правило, такие стали используют малоизвестные производители, пытающиеся таким образом предложить покупателю продукцию по привлекательной цене. Но выгода такой покупки весьма сомнительна.
Пищевые нержавеющие стали могут применяться только для внешней трубы сэндвич дымохода. В зависимости от того, в каком режиме работает теплогенерирующее устройство, подключенное к дымоходу, для внутренней трубы должны использоваться нержавеющие стали специального назначения. Жаропрочные (стали AISI 309, 310, 310S), это камины, отопительные и банные печи или кислотостойкие ( стали AISI 316), применяемые при изготовлении дымоходов для отопительных котлов, при работе которых в дымовой трубе образуется конденсат, который соединясь с продуктами горения - двуокисью серы и окислом азота, образует агрессивные кислоты. Стоимость сэндвич дымоходов, изготовленных из жаропрочных или кислотостойких сталей от двух до двух с половиной раз выше, но, переплачивать есть за что, производители такой продукции назначают срок заводской гарантии в 10 лет.
Вы совершенно правы, керамика Effe2 не прогорает, имет самый высокий из присваиваемых индекс кислотостойкости. Срок заводской гарантии, действующей на территории стран Евросоюза и России - 40 лет. При этом, стоимость комплекта керамического дымохода окажется на уровне, а в некоторых случаях даже ниже, нежели чем стоимость сэндвич дымохода из нержавеющей стали.

Совершенно не обязаетльно устанавливать керамические дымоходы Effe2 на отдельном фундаменте. Мы предлагаем гораздо более простое и надёжное решение - это установка шахты на стальную консоль. Консоль может быть закреплена на стене из любого материала в том числе и клееного бруса. В качестве крепежа консоли мы предлагаем использовать резьбовые шпильки М16, которые пропускаются на сквозь через стену из бруса. Для распределения нагрузки мы комплектуем консоли стальными пластинами 8х50х500мм, которые устанавливаются на внутренней стороне стены. Все элементы консольного крепеления стягиваются гайками. См. эскиз слева.
Если же Вы всё-таки захотите установить керамический дымоход Effe2 на отдельный фундамент, то рекомендации следующие:

• Фундамент изготавливается в виде отдельной, не связанной с фундаментом дома, плиты, имеющей размеры в плане 1000х1000мм. Толщина плиты 100мм. Армирование плиты может быть выполнено с использованием дорожной сетки или стержней арматуры с диаметром 8мм, связанной в виде сетки с ячейкой 200х200мм.
• Плодородный грунт, а также глина под плитой фундамента должна быть замещена на песок.
• Для предотвращения действия сил пучинистого давления, под плиту фундамента, на глубину 30-40см, необходимо заложить плиту теплоизоляции, слой теплоизоляции в плане 1200х1200мм. Для этой цели можно использовать экструдированный пенополистирол.

Подключение пеллетного котла к шахте дымохода выполняется с использованием сэндвич труб из нержавеющей стали. См. эскиз ниже, на котором показан вид сверху. При прохождении стальной трубы сквозь деревянную стену, для обеспечения норм пожаробезопасности, выполняется короб разделки с размерами 500х500мм, заполняемый негорючей минераловатной теплоизоляцией.
Согласно инструкции по монтажу на дымоходы Effe2, при установке шахты дымохода вдоль деревянной стены, между внешней поверхностью короба и поверхностью деревянной стены устраивается воздушный зазор в 50мм, см. эскиз ниже.

на рисунке:

1. Стальной оцинкованный П-образный профиль короба дымохода.
2. Экологически чистая, негорючая теплоизоляция Ursa PureOne.
3. Цементно-стружечные плиты обшивки короба. Поверхность цементно-стружечных плит можно облицевать декоративным камнем или декоративной штукатуркой. Наиболее экономичнмым вариантом отделки поверхности цементно-стружечных плит может оказаться фактурная краска. Также в качестве обшивки короба можно применить цементно-стружечные плиты с декоративной каменной посыпкой.
4. Минераловатная теплоизоляция короба разделки стены.
5. Керамический блок дымохода Effe2. вид сверху.
6. Самоклеящаяся лента уплотнения стальной трубы подключения.
7. Внутренняя труба стального сэндвича.
8. Внешняя труба стального сэндвича.

Здравствуйте, Людмила.

Поддерживаю Ваш выбор в пользу керамических дымоходов. Керамика обеспечивает существенно более высокий уровень безопасности, нежели чем дымоходы из нержаеющей стали. И в разы больший срок службы.

Дымоходы Schiedel Uni достаточно качественная продукция. Но, надо отметить, что не по одному из индексов дымоходной техники Schiedel Uni не превосходит керамические дымоходы Effe2, а по некоторым характеристикам даже уступает, при этом, благодаря продуманной конструкции, итоговая стоимость Effe2 оказывается существенно ниже, нежели чем аналогичная комплектация на Schiedel Uni. Более высокий уровень заводской готовности, ставший следствием конструктивных отличий системы Effe2, делает сборку дымохода проще и быстрее. Подробнее об этом на странице 12 причин, благодаря которым застройщики отдают предпочтение керамическим дымоходам Effe2.
При ведении переговоров с монтажными компаниями о стоимости услуг по сборке шахты Effe2, ориентируйтесь на следующее соотношение - затраты на монтаж составляют 50% от итоговой сметы на материалы системы. При необходимости мы предоставим Вам контакты профессиональных монтажников, имеющих опыт сборки дымоходов Effe2.
Дымоходы Effe2 полностью отвечают требованиям EN 1806-2006, предъявляемым к дымоходной технике в странах Евросоюза. Также система была испытана ФГБУ ВНИИПО МЧС России о чём свидетельствует выданный сертификат соответствия требованиям регламента пожарной безопасности, предъявляемым к дымоходной технике в России, согласно ГОСТ Р 53321-2009.

Отвечаю на вопрос о возможности установки дымохода Effe2 посредине комнаты.
Керамический дымоход Effe2 является самонесущей конструкцией, и в отличие от дымоходных систем из нержавеющей стали, для обеспечения статической устойчивости опорная стена не требуется.
Согласно инструкции производителя, необходимо лишь выполнить раскрепление шахты через каждые 3 метра. Как правило, раскрепеление выполняют в межэтажном перекрытие и межстропильном пространстве. Наиболее простое решение показано на фото справа. Для раскрепления шахты применены П-образные стальные профили, которые фиксируют дымоход от смещения в горизонтальной плоскости, при этом оставляют свободу в вертикальном направление, что особенно актуально для деревянных домов, стены которых дают большую усадку в течение первых полутора лет.
Так как Вы указываете, что планируете установить дымоход посредине комнаты, необходимо обратить внимание на несущую способность основания, на которое планируется выполнить монтаж дымохода.
Для выбранной Вами печи подойдёт дымоход Effe2 Domus с диаметром 170мм. Вес погонного метра шахты которого, включая материалы внешней оболочки, составит около 45 кг. Например, итоговый вес 8-ми метровой шахты окажется равным 360кг. Это допустимый вес для железобетонных плит перекрытия. Если же перекрытие деревянные, то, возможно, в месте установки дымохода потребуется усиление перекрытия в виде дополнительной подведённой опоры, либо устройство фундамента под дымоход.

Здравствуйте, Валерий.

1.  В соответсвие с европейской методикой сертификации дымоходной техники на соответсвие требованиям EN 1806-2006, керамические дымоходы Effe2 испытывались при температуре 700 градусов на способность выдерживать долговременные термические нагрузкии, при этом, важное условие прохождения теста - увеличение температуры с 20 градусов до требуемого значения происходит всего за 7 минут. Аналогичным образом система испытывается на стойкость к возгоранию сажи, но предельная температура, при которой испытывается система - 1 000 градусов, а скорость набора требуемого значения температуры - 10 минут. Результатом прохождения комплекса испытаний стало присвоение системе Effe2 Domus индекса T600-N1-D-3-G100. В частности индекс Т600 говорит о том, что дымоход Domus может применяться с теплогенерирующими устройствами (ТГУ) температуры дымовых газов которых находятся в пределах 600 градусов. Индекс G свидетельствует о стойкости системы к возгоранию сажи в дымовой трубе с температурой горения 1 000 градусов.
На практике, при соблюдении инструкции производителя по эксплуатации ТГУ, банные печи отдают в дымоход дымовые газы с температурой 450-550 градусов. Поэтому дымоходы Domus широко применяются для работы с печами для бани и сауны. Примеры можно увидеть на странице - Керамические дымоходы Effe2. Отзывы.

• Ultra - дымоходная система для теплогенерирующих устройств работающих на газе или жидком топливе.
• Domus - система, предназначенная для отопительных котлов, работающих на твёрдом топливе, каминов, а также банных печей.

2.   Как правило, рекомендованный диаметр дымовых труб для банных печей 140мм. При высоте шахты 7 метров вес шахты вместе с внешней оболочкой не превысит 250кг. Для того чтобы принять решение о возможности установки керамического дымохода Domus на деревянное перекрытие, необходимо знать сечение и шаг установки деревянных балок. Очень вероятно, что имеющиеся у Вас условия позволят смонтировать дымоход непосредственно на перекрытие, по коренной схеме монтажа.
На мой взгляд, оптимальным для банных печей является монтажная схема на стальной консоли, непосредственно над печью см. эскиз слева.
К основным преимуществам этой схемы можно отнести следующее:

• Не требуется выделение дополнительного места под дымоход.
• Не требуется устройство фундамента под дымоход, также не имеет значение неущая способность перекрытия, может быть реализована практически для любых условий.
• Дымовые газы попадают в шахту не с боку, как при коренной установке дымохода, а с низу. Тем самым, поток газов имеет ламинарную структуру, прогрев керамических стенок трубы происходит медленно и равномерно.
• Снижается итоговая стоимость комплекта.

Если потребуется на Ваш объект может выехать специалист для оценки ситуации на месте.

5.  Нержавейка нержавейке рознь! Для отопительных котлов можно применять только кислотостойкую нержавейку, например, AISI 316. Для каминов и печей в том числе и банных, добросовестными производителями используется нержавеющая сталь жаропрочных марок, например, AISI 309, 310, 310S. При сравнении комплектов Effe2 с дымоходами из нержавеющей стали "правильных" марок, итоговые суммы спецификаций оказываются ниже, а в некоторых случаях заметно ниже, при выборе систем Effe2.
На нашем сайте выложен сервис Расчёт керамического дымохода Effe2. С помощью которого Вы легко можете рассчитать стоимость дымохода Effe2 для любых монтажных схем и любых теплогенерирующих устройств.

Здравствуйте, Сергей.

1. Керамическая труба Effe2 самонесущая, для обеспечения статической устойчивости не требуется внешняя оболочка в виде керамзитобетонныого блока и плотной контурной изоляции, как в случае с системой Schiedel Uni. Поэтому становится возможным снимать тепло с керамической трубы Effe2 Domus, как показано на рисунке слева.
В этом случае, в короб не устанавливается теплоизоляция. У пола и потолка врезаются решётки для обеспечения циркуляции воздуха между обшивкой из гипсоволокнистых листов и поверхностью керамической трубы. При этом, при прохождении дымохода сквозь перекрытия и стропильную систему, теплоизоляция устанавливается в обязательном порядке.

2. Керамическая труба Effe2 Domus имеет два контура, между которыми воздух находится в замкнутом состояние. При таких условиях он работает как изолятор тепла, существенно понижая температуру на поверхности внешнего контура. Так, если температура внутри шахты составит 300 градусов, то на поверхности трубы температура не превысит 90 градусов, см. ниже диаграмму зависимости температуры на поверхности шахты дымохода Effe2 от температуры внутри шахты.

3. Монтажная схема, которая на мой взгляд оптимальна для Вашего варианта показана на рисунке слева.
В качестве основания дымохода предлагаю использовать комплект консольного крепления (входит в складскую программу дымоходов Effe2). Консоль закрепляется на стене из керамических поризованных блоков. Для надёжной фиксации резьбовых шпилек М16 в многопустотном керамическом блоке, потребуется применить химические анкеры. На закреплённые в стене шпильки крепятся стальные рамы консоли, на которые в свою очередь устанавливается рамка из не равнополочного уголка и вкладавается основание из жаропрочного бетона, с которого начинается монтаж керамических дымоходов Domus. Подключение печи-камина к керамической шахте выполняется при помощи трубы из нержавеющей стали.
Преимуществом этой схемы будет являться то, что не потребуется выделять дополнительное место под шахту дымовой трубы, дымоход монтируется непосредственно над печью-камином. Также к преимуществам можно отнести то, что монтаж на консоль снимает требования к несущей способности перекрытия.

4. На нашем сайте выложен сервис Расчёт керамического дымохода Effe2. С помощью которого Вы легко можете рассчитать стоимость дымохода Effe2 для любых монтажных схем и любых теплогенерирующих устройств.

1. керамический крупноформатный поризованный блок 11,1NF Керакам SuperThermo
2. тёплый кладочный раствор
3. облицовочный кирпич ручной формовки Heylen
4. цветной кладочный раствор

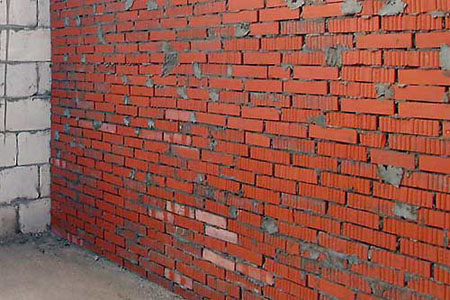

1. облицовочный кирпич
