Композитная гибкая связь КГС 6-1П применяется для крепления облицовочного слоя из мелкоштучного материала и утеплителя к монолитному или кирпичному несущему основанию.
Изделие представляет собой круглый в сечении базальтопластиковый стержень диаметром 6 мм с песчаным анкером длиной 90 мм на конце. Песчаное покрытие обеспечивает адгезию со строительным раствором и дополнительную защиту от коррозии в щелочной среде. На другом конце стержня установлена дюбельная гильза 10х60 мм из высокопрочного полиамида для установки в несущую стену.
 |
 |
Гибкие связи КГС 6-1П производятся длиной от 150 до 650 мм.

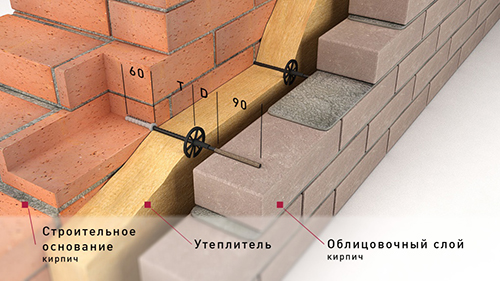

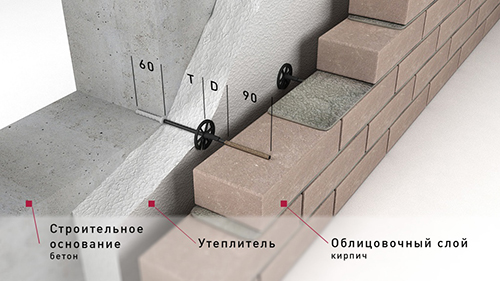

Длина необходимой гибкой связи для стены с вентилируемым зазором рассчитывается по формуле:
L=60мм+T+D+90мм, где
60 мм - глубина заделки гибкой связи в несущую стену
Т- толщина слоя утеплителя
D - величина воздушного зазора
90 мм - минимальная глубина заделки гибкой связи в облицовочный слой.
Для стены без вентилируемого зазора: L=60мм+T+90мм
Расчет количества
Расположение и расчет количества гибких связей производится на этапе проектирования. На практике на 1 м² глухой стены необходимо 4-5 шт., а оптимальный шаг по горизонтали и вертикали - 500 мм. Дополнительно рекомендуется устанавливать гибкие связи по периметру проемов и на углах зданий (сооружений), а также около деформационных швов и парапетов с шагом в 300 мм.
Установка гибких связей
Установка гибких связей производится по схеме и не представляет особой сложности.
В несущей стене сквозь утеплитель по меткам высверливают отверстия буром диаметром 10 мм. Глубина отверстия в несущем основании 70-75 мм (на 10-15 мм больше длины гильзы). Концом с дюбельной гильзой гибкую связь вставляют в предварительно очищенное отверстие и аккуратно забивают молотком. Для создания воздушного зазора и плотного прилегания утеплителя к несущейе стене устанавливается защелкивающийся фиксатор. Конец гибкой связи с песчаным анкером заделывают в кладочный шов лицевой кладки с минимальной глубиной 90 мм..
Технические характеристики:
Разрушающая сила при растяжении, Н: 35000
Разрушающая сила при изгибе не менее, мПа: 1600
Модуль упругости при растяжении, МПа: 51000
Модуль упругости при сжатии, МПа : 30000
Усилие вырыва арматуры из бетона не менее, Н : 12000
Плотность : 2 г/см3
Коэффициент теплопроводности : 0,46 Вт/мoС
