Композитная гибкая связь КГС 6-2П предназначена для крепления лицевой кирпичной кладки к несущей стене из крупноформатных керамических блоков или кирпича.
Изделие представляет собой круглый в сечении базальтопластиковый стержень диаметром 6 мм с двумя песчаными утолщениями (анкерами) длиной 90 мм на концах. Песчаное покрытие обеспечивает адгезию со строительным раствором и дополнительную защиту от коррозии в щелочной среде.
 |
 |
Гибкие связи производятся длиной в диапазоне от 150 до 650 мм.

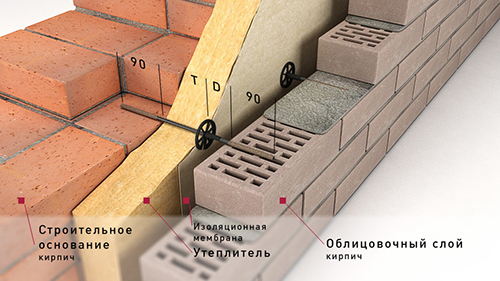

Длина необходимой гибкой связи для стены с вентилируемым зазором рассчитывается по формуле:
L=90мм+T+D+90мм, где
90 мм - глубина заделки гибкой связи в несущую стену
Т- толщина слоя утеплителя
D - величина воздушного зазора
90 мм - минимальная глубина заделки гибкой связи в облицовочный слой.
Для стены без вентилируемого зазора: L=90мм+T+90мм
Расчет количества
Расположение и расчет количества гибких связей производится на этапе проектирования. На практике на 1 м² глухой стены необходимо 4 шт., а оптимальный шаг по горизонтали и вертикали - 500 мм. Дополнительно рекомендуется устанавливать гибкие связи по периметру проемов и на углах зданий (сооружений), а также около деформационных швов и парапетов с шагом в 300 мм.
Установка гибких связей
Гибкие связи с двумя песчаными анкерами рекомендуется применять при одновременном возведении несущей стены и лицевой кирпичной кладки. Но зачастую стены возводятся поэтапно и горизонтальные швы внутреннего и наружного слоев кирпичной кладки, куда устанавливаются стержни, не совпадают. В таком случае гибкие связи устанавливаются в вертикальных швах внутреннего слоя, после чего шов тщательно заделывается цементно-песчаным раствором. Подробно и наглядно порядок работ описан в Инструкции.

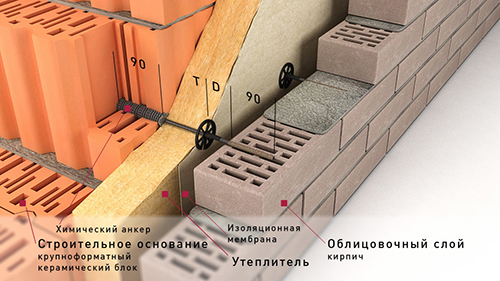

В несущую стену из поризованных керамических блоков гибкие связи устанавливается с помощью химического анкера.
При наличии теплоизоляционного слоя для создания воздушного зазора используют защелкивающийся фиксатор.
