Композитная гибкая связь КГС 6-газобетон применяется для крепления облицовочного слоя из мелкоштучного материала и утеплителя к несущей стене из газобетона, пенобетона и других пористых материалов.
Изделие представляет собой круглый в сечении базальтопластиковый стержень диаметром 6 мм со сплошным песчаным покрытием. Покрытие обеспечивает адгезию со строительным раствором и дополнительную защиту от коррозии в щелочной среде бетона. На одном конце стержня закреплен винтовой анкерный элемент длиной 90 мм из высокопрочного полиамида.
 |
Гибкие связи КГС 6-1П производятся длиной от 180 до 760 мм.

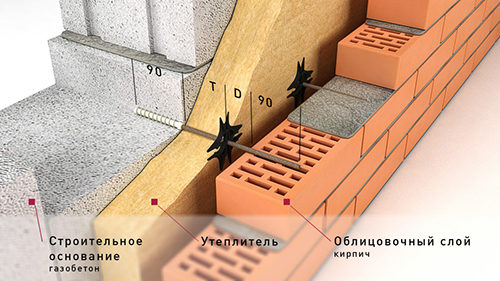

Длина необходимой гибкой связи для стены с вентилируемым зазором рассчитывается по формуле:
L=90мм+T+D+90мм, где
90 мм - глубина заделки гибкой связи в несущую стену из газобетона
Т- толщина слоя утеплителя
D - величина воздушного зазора
90 мм - минимальная глубина заделки гибкой связи в облицовочный слой.
Для стены без вентилируемого зазора: L=90мм+T+90мм
Расчет количества
Расположение и расчет количества гибких связей производится на этапе проектирования. На практике на 1 м² глухой стены необходимо 4-5 шт., а оптимальный шаг по горизонтали и вертикали - 500 мм. Дополнительно рекомендуется устанавливать гибкие связи по периметру проемов и на углах зданий (сооружений), а также около деформационных швов и парапетов с шагом в 300 мм.
Установка гибких связей
Для установки гибких связей в несущей стене необходимо сделать отверстия на глубину не менее 100 мм под винтовые анкеры. Каждое место бурения определяется таким образом, чтобы устанавливаемая гибкая связь находилась в плоскости растворного шва лицевой кладки и достигала его для заделки на глубину не менее 90мм. Специальным монтажным ключом (входит в комплект поставки) гибкую связь завинчивают до полного погружения анкера в газобетон. Для создания воздушного зазора и плотного прилегания утеплителя к несущей стене устанавливается защелкивающийся фиксатор.
Конец гибкой связи с песчаным покрытием заделывают в кладочный шов лицевой кладки с минимальной глубиной 90 мм.
Технические характеристики:
Разрушающая сила при растяжении, Н: 1000
Разрушающая сила при изгибе не менее, мПа: 1000
Усилие вырыва арматуры из газобетона D 600 не менее, Н: 4000
Плотность: 2 г/см3
Коэффициент теплопроводности: 0,46 Вт/мoС
