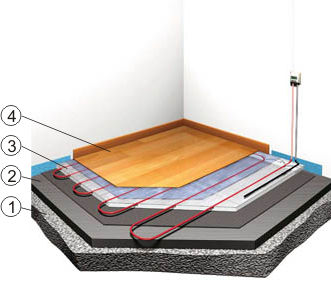

В представленной схеме греющий кабель заложен в пазы пластин T2Reflecta. Благодаря интегрированной теплоизоляции достигается экономия электроэнергии до 20%.
Шаг укладки кабеля (мм) Длина греющего кабеля (м/м2) Приблизительная мощность обогрева (Вт/м2) 300 3,3 35 200 5 50 100 10 70
плита основание
Алюминиевый слой позволяет равномерно распределить тепло по полу.
Обеспечивается быстрый нагрев пола.
Система полностью ремонтнопригодна.
Не требуется выполнение выравнивающей стяжки, укрывающей кабель.

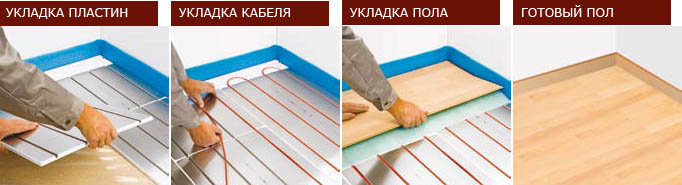

Укладка пластин.
Пластины T2Reflecta могут быть закреплены на основании при помощи клея T2Reflecta A-Fix, либо любого другого клея с высокой адгезивной способностью, например Глимс-КФ. Если основание деревянное пластины T2Reflecta можно закрепить на основании при помощи саморезов (15 шт на одну пластину).
Укладка кабеля.
Греющий кабель закладывается в пазы пластин T2Reflecta с шагом 100, 200 или 300мм, в зависимости от требуемой мощности, см. выше.
Укладка пола.
Укладка финишного напольного покрытия выполняется в соответствии с инструкциями производителя.

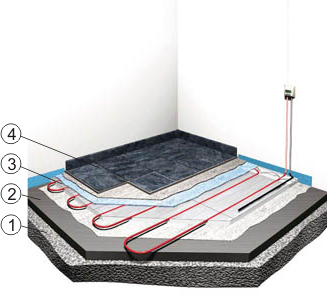

Конструкция пола - система T2Red плюс T2Reflecta, напольное покрытие: керамическая плитка, керамогранит.
плита основание
В представленной схеме греющий кабель заложен в пазы пластин T2Reflecta.
Благодаря интегрированной теплоизоляции достигается экономия электроэнергии до 20%.
Алюминиевый слой позволяет равномерно распределить тепло по полу.
Обеспечивается быстрый нагрев пола.
Система полностью ремонтнопригодна.
Не требуется выполнение выравнивающей стяжки, укрывающей кабель.
Благодаря применению грунтовки с высокими адгезивными способностями клеящий состав керамической плитки наноситься непосредственно на пластины T2Reflecta.
Шаг укладки кабеля (мм) Длина греющего кабеля (м/м2) Приблизительная мощность обогрева (Вт/м2) 300 3,3 45 200 5 70 100 10 100

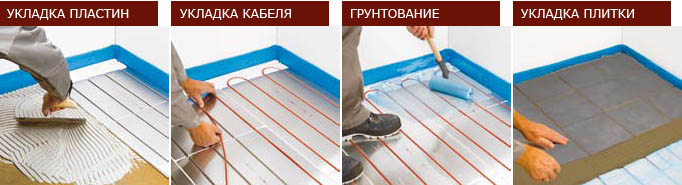

Укладка пластин.
Пластины T2Reflecta могут быть закреплены на основании при помощи клея T2Reflecta A-Fix, либо любого другого клея с высокой адгезивной способностью, например Глимс-КФ. Если основание деревянное пластины T2Reflecta можно закрепить при помощи саморезов (15 шт на одну пластину).
Укладка кабеля.
Греющий кабель закладывается в пазы пластин T2Reflecta с шагом 100, 200 или 300мм, в зависимости от требуемой мощности, см. выше.
Укладка пола.
Перед укладкой керамической плитки на алюминиевую поверхность пластин T2Reflecta необходимо нанести грунтовку P-Fix, либо любую другую грунтовку обладающую высокими адгезивными способностями, создающую развитую шероховатую поверхность, например, Глимс-БетоКонтакт. Керамическая плитка укладывается на клеящий состав непосредственно на пластины T2Reflecta.
