5. Блок установите на раствор на подготовленном цоколе. Выровняйте при помощи уровня. Для удобства эксплуатации размещайте отверстие для подачи воздуха, а также дверцы для очистки дымохода под углом 90° к оси подключаемого потребителя. Установите ёмкость для сбора и отвода конденсата в центре блока на цементный раствор.
6. Согните изоляционную панель прорезями внутрь и вставьте в каменный блок так, чтобы соединение двух элементов изоляции находилось посередине задней стенки. Излишки изоляции обрежьте специальной пилкой, входящей в «Основной комплект».
7. Следите за тем, чтобы изоляционный материал не засорял каналы вентиляции дымохода. Трубопровод для отвода конденсата выведете в отверстие вентиляционной решётки, а затем подключите к системе канализации.
8. Используя шаблон, предохраняющий внутреннее пространство дымовой трубы вместе с каналами проветривания от попадания раствора, нанесите на блок необходимое количество раствора.

9. На следующем блоке начертите контур отверстия для дверцы, размеры которого уточните по прилагаемой таблице, входящей в состав «Основного комплекта». Угловой шлифовальной машиной вырежьте отверстие.
10. Блок установите на раствор, излишки раствора удалите. Изоляционные панели прорезями внутрь вставьте в каменный блок так, чтобы соединение двух элементов изоляции находилось посередине задней стенки. При помощи пилки отрежьте излишки изоляционного материала вдоль каналов проветривания дымохода.
11. Нанесите на верхнюю поверхность каменной оболочки необходимое количество раствора. При работе используйте монтажный шаблон.
12. В случае применения сухой массы для заделки швов размешайте её точно в соответствии с прилагаемой инструкцией (7 частей массы и 1 часть воды). Последующие операции – см. рис.13 и 14. При использовании герметиков в тубе, наносите их непосредственно в канавку верхнего края внутренней керамической трубы без предварительного смачивания керамического элемента.

13. Перед началом монтажа всегда очищайте оба конца керамической трубы. В случае использования сухой массы для заделки швов смочите оба конца трубы влажной губкой. Нанесите шпателем массу для заделки швов на нижнюю поверхность керамического тройника для подключения дверцы.
14. Установите тройник для подключения дверцы таким образом, чтобы стенки тройника располагались параллельно стенкам каменной оболочки и на одинаковом расстоянии 3 см от них. Выступ на верхней грани керамической трубы должен всегда находиться снаружи, канавка внутри. Ориентация т.н. «по воде» действует для всех видов топлива.
15. Избыточную массу для заделки швов после установки керамических элементов всегда удаляйте влажной губкой, а швы внутри ровняйте так, чтобы внутренние стенки были гладкими, а шов полностью заполнен.
16. Вставьте два изоляционных элемента внутрь каменной оболочки. Установите каменную оболочку вместе с изоляцией на подготовленный цементный раствор. Блоки постоянно выравнивайте по уровню.

17. Блок с вырезанным отверстием установите на подготовленный раствор, излишки раствора удалите. Изоляционные панели прорезями внутрь вставьте в каменный блок. При помощи пилки отрежьте излишки изоляционного материала вдоль каналов проветривания дымохода. На верхнюю грань каменной оболочки нанесите необходимое количество раствора, используя монтажный шаблон.
18. Очистите нижнюю грань тройника для подключения потребителя и в случае использования сухой массы для заделки швов смочите влажной губкой.
19. Нанесите шпателем массу для заделки швов на нижнюю поверхность керамического тройника для подключения потребителя.
20. Установите внутрь тройник для подключения потребителя. Выступ на верхней грани керамической трубы должен всегда находиться снаружи, канавка внутри. Ориентация т.н. «по воде» действует для всех видов топлива.

21. После установки тройника удалите влажной губкой излишки массы для заделки швов, а швы внутри выровняйте так, чтобы внутренние стенки были гладкими, а шов полностью заполнен.
22. Изоляционные плиты согните, как показано на рисунке. Место соединения двух изоляционных элементов должно располагаться посередине одной из сторон каменной оболочки.
23. Вставьте два изоляционных элемента внутрь каменной оболочки.
24. Установите каменную оболочку вместе с изоляцией на подготовленный цементный раствор.

25. Установите каменную оболочку на подготовленный цементный раствор. Монтируйте дымоход индивидуально, не связывайте его с окружающей кладкой. Правило действует как для стен, так и для перегородок.

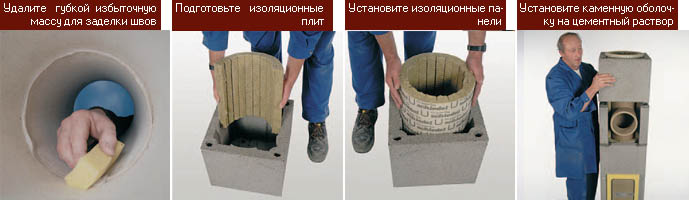

26. Изоляционные плиты согните, вставьте внутрь каменной оболочки и вместе опустите вниз. Изоляционные панели устанавливайте всегда до монтажа внутренних керамических элементов.
27. Нанесите смесь для заделки швов на нижнюю грань внутренней керамической трубы.
28. Установите внутрь и выровняйте керамическую трубу, удалите избыток массы для заделки швов и загладьте шов губкой. Повторите все монтажные операции в последовательности, изложенной на рис. 25-28, до устья дымовой трубы.

29. Установите переднюю панель из минеральной ваты между керамическим тройником и каменной оболочкой. Уменьшите высоту передней панели при помощи пилки.
30. Прикрепите к изоляционной панели металлические фиксирующие уголки, а затем установите панель в отверстие.
31. При использовании твёрдого топлива применяйте керамический элемент для подключения дымового канала под углом 45°. Для его установки вырежьте при необходимости два блока. По всему периметру керамического элемента всегда должен сохраняться промежуток между блоком и керамическим элементом минимум в 3 см.
32. Зазор между внутренней поверхностью керамического тройника и трубой от потребителя уплотните керамическим шнуром.

33. Обратите внимание на обеспечение подвижности места подключения.
34. При проведении отделочных работ ещё до затвердевания штукатурки сделайте разделительную канавку между керамическим элементом дымовой трубы и штукатуркой.
35. При монтаже дымохода через перекрытие подготовьте отверстие в конструкции на 3 см больше, чем наружный размер каменной оболочки дымохода. Этот промежуток заполните негорючим изоляционным материалом.
36. Расстояние от деревянных строительных конструкций должно быть не менее 5 см, расстояние от бетонных или каменных конструкций - 3 см.

37. При необходимости используйте комплект креплений к конструкции крыши для обеспечения дополнительной устойчивости дымовой трубы.

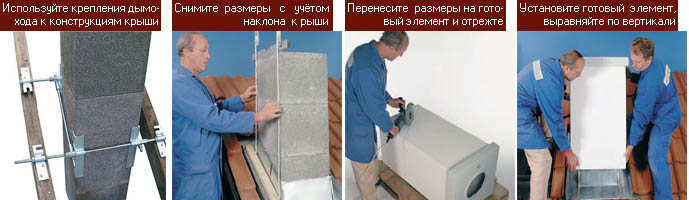

38. При применении готовых решений для оформления верхней части дымовой трубы снимите все необходимые размеры в соответствии с наклоном крыши.
39. Перенесите все размеры на поверхность готового элемента, а затем угловой шлифовальной машиной отрежьте наружную оболочку FBK.
40. Используя шаблон, нанесите на верхнюю грань каменного блока раствор, установите сверху готовый элемент, выровняйте его по вертикали. Выполняйте последующие операции согласно рисункам 45-50.

41. «Комплект для монтажа верхней части дымовой трубы» с готовой покровной плитой включает: керамическую трубу, распорное кольцо, конус, герметик, уплотнительную массу и наглядную инструкцию по монтажу. При использовании готовых элементов для монтажа верхней части дымовой трубы консольная и покровная плиты не устанавливаются.

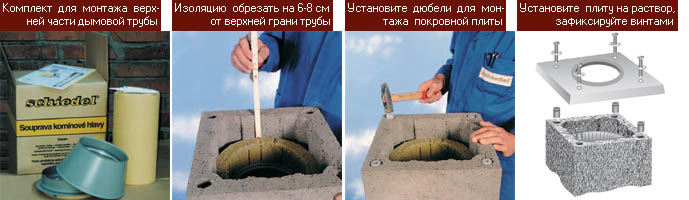

42. Изоляционный материал, устанавливаемый в верхнем блоке дымохода, необходимо обрезать так, чтобы изоляция заканчивалась на расстоянии 6 - 8 см от верхней грани блока!!!
43. При монтаже готовой покровной плиты установите дюбели в отверстия верхней каменной оболочки.
44. Подготовьте цементную подушку для установки покровной плиты, установите покровную плиту, зафиксируйте винтами.
