Общие положения
| Наименование | Единица измерения | Вес, кг | Размер, мм. | Расход / кол-во | Внешний вид |
|---|---|---|---|---|---|
| Рядовая черепица RoserSpany |
1 шт. |
3 |
1335x410 |
2,2 шт/м.кв |  |
| Рядовая черепица Rowood |
1 шт. |
3 |
1335x410 |
2,11 шт/м.кв |  |
| Рядовая черепица RoserBond |
1 шт. |
3 |
1335x410 |
2,11 шт/м.кв |  |
| Коньковая черепица, профиль 1 |
1 шт. |
0,6 |
400x147x85 |
2,5 шт/м.п. |  |
| Заглушка коньковой черепицы, профиль 1 |
1 шт. |
0,12 |
d = 150 мм. |  | |
| Коньковая черепица, профиль 2 |
1 шт. |
0,6 |
405x160x45 |
2,5 шт/м.п. |  |
| Заглушка коньковой черепицы, профиль 2 |
1 шт. |
0,12 |
d = 155 мм. |  | |
| Ендова, профиль 1 |
1 шт. |
2,88 |
2000x360 |
0,45 шт./м.п. |  |
| Ендова, профиль 2 |
1 шт. |
2,3 |
1400x220 |
0,75 шт./м.п. |  |
| Наименование | Единица измерения | Вес, кг | Размер, мм. | Расход / кол-во | Внешний вид |
|---|---|---|---|---|---|
| Карнизная планка, профиль 1 |
1 шт. |
2,1 |
1400х(148+24+10) развертка |
0,75 шт./м.п. |  |
| Карнизная планка, профиль 2 |
1 шт. |
2,7 |
1365х(55+38+38+98) развертка |
0,75 шт./м.п. |  |
| Фронтонная (торцевая) планка |
1 шт. |
1,2 |
1400х(60+200+14) развертка |
0,75 шт./м.п. |  |
| Планка примыкания (к трубам, стенам) |
1 шт. |
1,1 |
1400х(60+17+48) развертка |
0,74 шт./м.п. |  |
| Плоский лист |
1 шт. |
3 шт. |
1400х(60+17+48) развертка |
в зависимости от конструкции кровли |  |
| Наименование | Единица измерения | Вес, кг | Внешний вид |
|---|---|---|---|
| Состав для швов и гвоздей |
1 комплект (кисточка, клей, гранулы) |
2 |  |
| Гвозди |
1 кг. / 310 шт. |
1 |  |
1.3.2. Обрезные кромки, швы, гвозди, дополнительные крепления во время монтажа кровельного покрытия из композитной черепицы следует декорировать с помощью специального состава для швов и гвоздей.
1.3.3. Для механической фиксации материала к основанию применяют:
в случае деревянной обрешетки:
Для организации выхода на кровлю вентиляционных систем и вентиляции подкровельного пространства применяют кровельные аксессуары, производимые заводом SK Tuote OY (Финляндия). Наиболее часто на кровле используются:
1.5.1. Пароизоляцию (для предохранения теплоизоляции и защиты от проникающей из помещения влаги) следует выполнять в соответствии с требованиями СНИП 23-02-2003.
1.5.2. В качестве пароизоляционного слоя могут применяться следующие материалы:
1.6.1. В качестве теплоизоляционного слоя скатных крыш рекомендуются эффективные негорючие минераловатные плиты плотностью 30-140 кг/м3, с низкой теплопроводностью и малой сжимаемостью.
1.6.2. Толщина теплоизоляционного материала рассчитывается в соответствии со СНиП II-3-79 «Строительная теплотехника» с учетом условий энергосбережения, эксплуатации помещений и зон влажности. Для средней полосы России толщина теплоизоляционного материала должна быть не менее 200 мм.
Со стороны вентилируемой воздушной прослойки теплоизоляцию скатной кровли следует защищать ветрозащитным паропроницаемым материалом. К такому виду материала относятся так называемые диффузионные ветрозащитные пленки или другие полимерные нетканые материалы. Паропроницаемость ветрозащитных пленок должна быть не менее 150 г/м2 в течение 24 ч.
Для устройства кровли из композитной черепицы используются следующие строительные инструменты:
2.2.1. Монтаж обрешетки. Если в конфигурацию кровли включена ендова, укладку обрешетки следует начинать с монтажа ендовой планки (см. раздел 4.2.3). Далее процесс монтажа будет зависеть от профиля выбранной карнизной планки.
 |  | Рис. 1 а, б (вид сбоку)
1 - водосточный желоб 2 - пошаговая обрешетка 3 - панельные гвозди 4 - карнизная планка 5 - лобовая доска 6 - стропило 7 - панель Roser |
2.2.1.1. Монтаж обрешетки при использовании карнизной планки профиля 1 (рис. 1а).
Верхний край лобовой доски карнизного свеса рекомендуется сделать на 4 см выше стропил. От ее передней части отмерить 35 см по обеим сторонам ската и вбить гвозди в метки. Затем между двумя вбитыми гвоздями натянуть шнур и измерить расстояние от шнура до передней части лобовой доски, по меньшей мере в трех местах, чтобы убедиться, что размеры везде равны 35 см и лобовая доска прямая. Установить первую рейку обрешетки точно по шнуру и закрепить на стропильной конструкции. Вся пошаговая обрешетка выше этой рейки будет устанавливаться с шагом 37 см с помощью обрешеточных проставок до последнего полного ряда у конька. Размеры последнего ряда у конька не регламентированы.
2.2.1.2. Монтаж обрешетки при использовании карнизной планки профиля 2 (рис. 1б).
Верхний край лобовой доски карнизного свеса устанавливают на уровне верхнего края стропил. На расстоянии 30 мм. от передней части лобовой доски установить первую рейку обрешетки и закрепить гвоздями. Вся пошаговая обрешетка выше этой рейки устанавливается с шагом 37 см. Все стандартные ряды пошаговой обрешетки устанавливаются с помощью пары обрешеточных проставок.
2.2.1.3. Схема использования обрешеточных проставок.
Обрешеточные проставки применяются для упрощения процесса монтажа (продаются парами или изготавливаются самостоятельно). Нижняя часть проставки прикладывается к предварительно установленной и закрепленной рейке обрешетки 50х50 мм. После этого над ней устанавливают следующую рейку 50х50 мм, совмещая ее с верхней частью проставки, и закрепляют гвоздями (рис. 2).
 | Рис. 2
1 - обрешеточная проставка 2 - рейка обрешетки |
2.2.2. Детали обрешетки конька и вальмового конька.
2.2.2.1. Вальмовый конек.
В месте стыка обрешетки у вальмового конька рейки обрешетки соединяются и закрепляются. Затем вдоль вальмового конька поверх обрешетки устанавливают две рейки 50х50 мм параллельно одна другой на расстоянии, необходимом для крепления конькового элемента (140 мм). Эти рейки используются для крепления коньковых элементов и отогнутых вверх краев рядовой черепицы у вальмового конька (рис. 3).
 | Рис. 3
1 - лобовая доска 2 - рейка пошаговой обрешетки 3 - рейка для крепления коньковых элементов 4 – стропило |

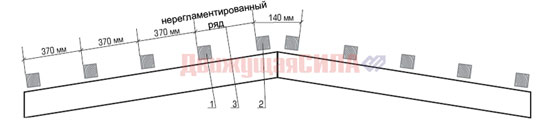

2.2.2.2. Обычный конек.
Высота верхнего ряда рядовой черепицы у конька с обеих сторон ската не регламентирована. Отмерить вниз от вершины ребра конька одинаковый размер по обе стороны и закрепить две параллельные коньку рейки 50х50 мм на расстоянии, необходимом для крепления конькового элемента (140 мм). Эти рейки используются для крепления коньковых элементов и отогнутых вверх краев рядовых панелей вдоль конька (рис. 4).
 | Рис. 4
1 - рейка пошаговой обрешетки 2 - рейка для крепления конькового элемента 3 - нерегламентированный ряд черепицы у конька |
2.2.3. Детали обрешетки в ендове.
Укладку обрешетки следует начинать с монтажа планки ендовы, предварительно согнутой в соответствии с показанной на рисунке конфигурацией. Желательно, чтобы планка ендовы монтировалась поверх сплошной обрешетки. Вдоль обоих бортов планки ендовы необходимо установить впритык рейки 25х50 мм и закрепить их (рис. 5а,б). С помощью обычных ножниц вырежьте крепежные лапки бортов и закрепите их на рейках. Рейки обрешетки, входящие в ендову, срезаются заподлицо с внешним бортом планки ендовы для «открытой ендовы» или проходят над ним приблизительно на 50 мм вглубь ендовы, в случае если верхние края планки ендовы располагаются ниже уровня контробрешетки (такая конструкция называется «закрытая ендова»). Для обеспечения беспрепятственного схода воды в находящейся у карниза лобовой доске вырезается отверстие по профилю планки ендовы.
 |  | Рис. 5 а, б
1 - лобовая доска 2 - дополнительное стропило (монтируется при необходимости) 3 - сдвоенное стропило ендовы 4 - рейка обрешетки 5 - рейка контробрешетки 6 - рейка контробрешетки для крепления бортов ендовой планки 7 - планка ендовы |
2.2.4. Детали обрешетки на фронтонном карнизе.
По краю обрешетки прибивают фронтонную рейку 25х50 мм или 25х100 мм в зависимости от того, какой элемент будет использоваться - прямоугольная фронтонная планка (рис. 6а) или полукруглый коньковый элемент (рис. 6б).
 |  | Рис. 6 а, б
1 - стропило 2 - антиконденсатная мембрана 3 – рейка контробрешетки 4 - рейка обрешетки 5 - рейка фронтонная 6 - коньковый элемент |
На карнизах кровли устанавливают металлические карнизные планки (капельники), а на торцевых частях – фронтонные планки с нахлестом 20 мм. Прибивают их кровельными гвоздями с шагом 100 мм, а в местах нахлеста - с шагом 30 мм.
Кровельные панели могут устанавливаться слева направо или справа налево. При использовании карнизной планки профиля 1 первый ряд укладывается на лобовую доску и прибивается к ней гвоздями. При использовании карнизной планки профиля 2 первый ряд рядовой черепицы укладывается на первую рейку обрешетки и также фиксируется. Ряд у лобовой доски или карниза является единственным рядом, который можно прибивать сверху. Начиная с первого полного ряда панели следует располагать на рейках обрешетки и прибивать в торец под углом ~45о к плоскости ската, обеспечивая перекрытие боковых кромок. Рекомендуется, чтобы боковые кромки располагались с нахлестом, как минимум на один гребень волны (рис. 7а,б). После укладки панелей по полному ряду размещайте панели следующего ряда, соблюдая направление профиля ранее расположенного ряда.
 |  | Рис. 7 а, б
1 - основная волна черепицы 2 - нахлест листов черепицы на гребне волны |
Схема крепления рядовой черепицы гвоздями приведена на рис. 8 а, б (также см. рис. 1 а, б).
 |  | Рис. 8 а, б
1 - рейка пошаговойобрешетки 2 - панель 3 - фронтонная рейка 4 - лобовая доска 5 - стропило |

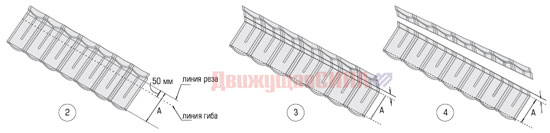

Сначала следует измерить расстояние от заднего края последней полной панели до рейки обрешетки на коньке (для крепления коньковых элементов) и наметить на нерегламентированной панели линию гиба. Добавить 50 мм к замеру и отметить линию реза. Загнуть на гибочном станке или ручным инструментом. Отрезать излишек по линии реза. Прибить к предыдущему ряду панелей сначала правый и левый края панели, а затем середину. После этого прибить бортик задней части панели к коньковой рейке, следя за тем, чтобы эта панель и панель перед ней располагались параллельно (рис. 9).
 | Рис. 9
1 - последний полный ряд черепицы у конька 2 - рейка для крепления коньковых элементов | |
 |  | |
Примечание: В районах с сильными ветрами укладка должна выполняться в соответствии с местными строительными нормами. В панели сверху на двух первых рядах вдоль конька и двух последних рядах вдоль карниза дополнительно забиваются гвозди. Кроме того, панели, примыкающие к вальмам, ендовам и фронтонам, следует прибивать в семи точках по длине панели.

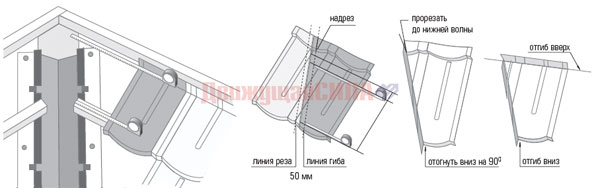

Начинать следует с измерения расстояния от верха и низа ближайшей к ендове целой панели до края реек обрешет- ки в ендове, прибавить ширину нахлеста панелей (~ 80 мм.), после чего наметить линию гиба. Добавить еще 50 мм и отметить линию реза. Далее нужно отрезать, согнуть и установить панель. Затем прибить выступ кромки к торцевой части реек обрешетки, стараясь располагать входящие в ендову края панелей по прямой линии и не вбивать гвозди в планку ендовы (рис. 10).
 | Рис. 10
1 - линия реза 2 - линия гиба 3 - планка ендовы 4 - рейка обрешетки 5 - рейка контробрешетки, закрепленная вдоль планки ендовы |

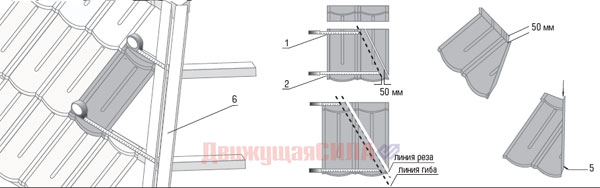

2.7.1 Монтаж рядовой черепицы на вальме. Измерить расстояния от верха и низа ближайшей к вальме целой панели до вальмового бруса, прибавить ширину нахлеста панелей (~ 80 мм.), после чего наметить линию гиба. Добавить еще 50 мм и отметить линию реза. Далее нужно отрезать и согнуть панель. При установке на вальме панелей нерегламентированного ряда у конька (рис. 11) в первую очередь необходимо прибить подготовленную панель к предыдущему нижнему ряду, прибивая ее гвоздями, как обычную рядовую панель. Далее прибивается бортик задней части панели к коньковой рейке, а затем боковой бортик, отогнутый вверх на 50 мм, проверяя, чтобы гвозди входили в вальмовый брус 50х50 мм (рис. 11).
 | Рис. 11
1 - верхний размер 2 - нижний размер 3 - линия сгиба 4 - линия реза 5 - рейки, прибитые к обрешетке вдоль вальмового конька (вальмовый брус) |
2.7.2. Детали окончаний фронтона или конька.

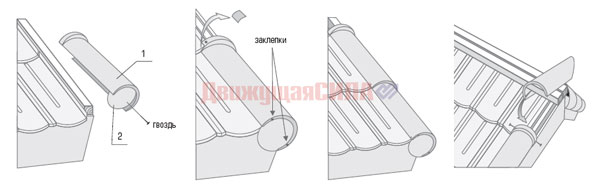

Коньковую черепицу устанавливают на вальмовый конек начиная снизу. Начальная черепица имеет на торце заглушку. Следует закрепить начальную черепицу и установить следующую коньковую черепицу. В месте пересечения конька соединить элементы заклепками с нахлестом не более 2 см с обеих сторон конька или фронтона (рис. 12).
 | Рис. 12
1 - коньковый элемент полукруглый 2 – заглушка |
2.7.3. Пересечение коньковых элементов на вальме.
В местах пересечения коньковых элементов с вальмой коньковый элемент следует обрезать по контуру закрепленных элементов, после чего прибить гвоздями и нанести герметик на места стыковки (рис. 13 а). Далее нужно вырезать кусок покрытого каменной крошкой плоского листа металла по форме, показанной на рис. 13 б, уплотнить по краям и закрепить заклепками.
 |  |
Рис. 13 а, б
|
2.7.4. Пересечение конька с фронтонами и техника завершения монтажа конька по центру.
Обычными ножницами следует вырезать в основании углового конькового элемента отверстия в соответствии с контуром полукруглых коньковых элементов или закрепленных фронтонных планок (если полукруглых коньковых элементов на фронтонах не предусмотрено). Установить его поверх фронтонных планок (или коньковых элементов) и закрепить на коньковом брусе (рис. 14 а). Такую же операцию следует повторить на противоположном конце конька, устанавливая коньковые элементы от внешних краев к середине. Последний элемент по центру конька будет нестандартной длины, и его делают из двух частей.
Для изготовления последнего завершающего (центрального) элемента следует использовать расширенную часть конькового элемента, а зауженную с бортиком отрезать. Резаные (гладкие) части склепать между собой заклепками (нахлест 100 мм предварительно промазать герметиком). Сборный элемент должен перекрывать уже установленные элементы слева и справа (рис.14 б).
 |  | Рис. 14 а, б
1 - передняя (широкая) часть конькового элемента 2 - задняя часть отрезается по месту 3 – герметик |
У примыкающей с боку стены панели следует отогнуть фальц 25-30 мм высотой, так чтобы отогнутый фальц подходил как можно плотнее к стене. Закройте шов вдоль примыкания фольгированной самоклеящейся лентой, приклеив ее верхнюю часть к стене, а нижнюю - к панелям. Закройте ленту декоративной накладкой, которая изготавливается из гладкого листа с каменной крошкой. Размеры накладки определяются по месту так, чтобы она имела нижнюю планку шириной не менее расстояния от стены до первой высокой волны профиля панели, а на стену поднималась не менее чем на 300 мм. Эта планка фиксируется к стене саморезами с дюбелем, а к панели - заклепками. Верхнюю часть декоративной планки необходимо закрыть универсальной планкой примыкания, верхний отгиб которой закладывается в штробу, а сама планка крепится к стене саморезами с дюбелем (рис. 15 а). При торцевом примыкании материала к стене следует выполнять те же действия, что и при боковом примыкании. Планки примыкания монтируются по длине с нахлестом равным 2 см. Нахлест следует фиксировать заклепками или саморезами, которыми крепят планку к стене (рис. 15 б).
 |  | Рис. 15 а, б
1 - штроба 2 - планка примыкания 3 - декоративная накладка 4 - рядовая панель 5 - рейка обрешетки 6 - контробрешетка 7 – антиконденсатная мембрана 8 - стропило 9 - лента фольгированная гидроизоляционная с самоклеящимся слоем |
При внутреннем изломе (рис. 16 а) рейку обрешетки следует установить так, как показано на рис. 20 б. Размер последнего ряда нижнего ската не нормирован. Панели монтируются по технологии монтажа конькового ряда.
 |  |
Рис. 16 а, б
|
Для гидроизоляции вывода круглых вентиляционных труб сквозь кровельный материал рекомендуем использовать проходной элемент DECRA. При монтаже следуйте инструкции по монтажу проходного элемента, вложенной в упаковку. Также можно использовать самоклеящуюся герметизирующую ленту (рис. 17 а), которую закрывают декоративным металлическим фартуком с каменной крошкой, изготовленным из сегментов. Величина сегментов определяется по месту в зависимости от диаметра трубы
(рис. 17 б).

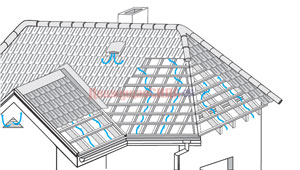

 | Рис. 18
1 - вентиляция с открытым карнизом 2 - вентиляция через перфорированную софитную планку 3 - выходящий воздух 4 - непрерывная вентиляция 5 - стропило |
