Опирание плиты перекрытия на Керамические блоки

Теплоэффективный керамический блок Керакам Kaiman 30.jpgИногда от заказчиков можно услышать вопрос - А можно ли вообще выполнять опирание плиты перекрытия на керамические блоки?
Задавая такой вопрос заказчики часто ошибочно полагают, что прочность керамических блоков не достаточная, делая такой вывод на основании визуального восприятия. Заказчиков с толку сбивает кажущаяся не прочность отдельно взятой внутренней перегородки щелевой решётки керамического блока. Но в конструкции блок будет "работать" всеми своими перегородками. И перегородки внутри блока будут воспринимать вертикальную нагрузку, а не боковую.

Давайте разберёмся что такое марка прочности.
Например, марка прочности, теплоэффективных керамических блоков Кайман30 - М75.
Что означает цифра 75 и как понять много это или мало, для того чтобы выполнять в доме из керамических блоков железобетонные перекрытия?
Цифра 75 означает, что после того как к керамическому блоку приложили распределённую нагрузку более 75кгс/см2 появятся первые признаки разрушения.

Рассмотрим ситуацию на примере.

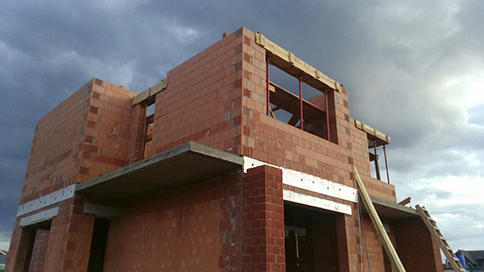

Опирание плит перекрытия на керамические блоки Допустим мы перекрываем пролёт 6 метров плитой ПК 63-10-8
Плита перекрытия будет опираться на две стены.
Посчитаем площадь опирания плиты на стену.
Глубина опирания - 12см. Ширина плиты 100см.
Sопирания=12см*100см = 1 200см2.
Посчитаем какую максимальную нагрузку можно приложить на эту площадь, прежде чем на стене из керамических блоков появятся первые признаки разрушения.
F=1 200см2*75кгс/см2=90 000кгс (90тонн)
Плита перекрытия опирается на две стены. Вес плиты перекрытия ПК 63-10-8 - 3тн. Максимальная нагрузка, которую можно приложить к плите, прежде чем она потеряет свою несущую способность и разрушится - 5тн. Итого плита перекрытия ПК 63-10-8 может создать нагрузку на две стены на которые она опирается не более - 8тн. По 4тн на каждую. Выше мы посчитали, что керамическая стена способна воспринять нагрузку в пятне контакта в 90тн.
Резюме. Запас по прочности боле чем 22-х кратный.

Как было отмечено выше щелевая керамики должна воспринимать нагрузку всеми стенками равномерно, для обеспечения этого, перед укладкой плит перекрытия, необходимо устроить распределяющий нагрузку пояс.
Пояс может быть выполнен из армированного монолитного бетона, либо в виде кладки из полнотелого кирпича, армированной композитной базальтопластиковой сеткой.

Если перекрытие будет монолитным железобетонным, то распределяющий нагрузку пояс не требуется, т.к. сама монолитная плита равномерно распределяет нагрузку.

Пояс потребуется и в том случае если перекрытие выполняется с применением деревянных балок, например из клееного бруса LVL.

Подробнее об устройстве перекрытий разного типа информация представлена на странице Технология кладки керамических блоков.

Проекты домов из керамических блоков
Мы проектируем наши дома с применением самых теплоэффективных, среди производимых в России, керамических блоков Кайман30.
Кайман30 - это самое последнее 4-е поколение крупноформатных керамических блоков.
Применяя для строительства своего дома теплоэффективные  керамические блоки Кайман30, Вы получаете супертёплый дом, внешние стены которого будут отвечать СНиП "Тепловая защита зданий"  для таких городов как:
  • Челябинск
  • Екатеринбург
  • Новосибирск
  • Красноярск.
При этом не потребуется включать в конструкцию внешней стены слабое звено - слой утеплителя.

Стоимость возведения м2 жилья будет самой низкой в сравнении с любым каменным блоком, выпускаемым России.

В чём отличие лучшего блока России Керакам Кайман30 от обычного керамического блока?

4 признака настоящей тёплой керамики.

обычный керамический блок Теплоэффективный керамический блок Керакам Kaiman 30.jpg1. Когда мы выбираем из какого многопустотного щелевого керамического блока строить свой дом, важным параметром является не габаритный размер блока, а длина керамических дорожек. Именно по ним движется тепловой поток, т.к. воздух, находящийся в замкнутых камерах является отличным изолятором. В более современном керамическом блоке Кайман30, путь, который должен будет преодолеть тепловой поток, длиннее;

2. Обратите внимание на то, что керамическая дорожка у блока Кайман30 имеет меньшую толщину, чем у обычных керамических блоков, чем меньше толщина пути, тем меньший тепловой поток пройдёт по нему за единицу времени;

3. Настоящая тёплая керамика не может иметь марку прочности М100 и более, т.к. увеличение марочной прочности достигается за счёт более высокой плотности глины, чем плотнее материал, тем лучше он пропускает тепло. У Кайман30 марка прочности на сжатие М75, это связано с тем, что у теплоэффективных керамических блоков Кайман30 высокая поризация самой глины. Воздушные микрокамеры также увеличивают длину пути для теплового потока. При этом марка прочности М75 позволяет использовать Кайман30 как самонесущий блок в зданиях до 5-ти этажей.;

4. Ну и наконец, последнее, запатентованное ноу хау в конструкции блока Кайман30, это теплоэффективный замок боковой стыковки блоков, у Кайман30 замок представляет собой длинный пиловидный путь для выхода тепла из дома, в устаревшей модели обычных керамических блоков, тепло в замке утекает по прямой и толстой дорожке.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30
Значение коэффициента теплопроводности в эксплуатационном состояние Вы сможете найти в конце документа.

Какое преимущество даёт застройщику применение современных технологий?

Как было отмечено выше - снижение затрат на строительство без потери в качестве полученного результата. Ниже Вы можете, кликнув на изображение керамического блока, ознакомиться с сравнительными расчётами на примере конкретных домов нашего каталога. Мы сравниваем керамический блок, лучшего производителя в России, Кайман30 с блоками других заводов России.

Сравним теплоэффетивный керамический блок Кайман30

   с керамическими блоками 380мм     с керамическими блоками 440мм     с керамическими блоками 510мм

керамические блоки с толщиной стены 380мм или Кайман30

керамические блоки 440мм или Кайман30

здесь сравниваем керамические блоки 510мм с блоками Кайман30
